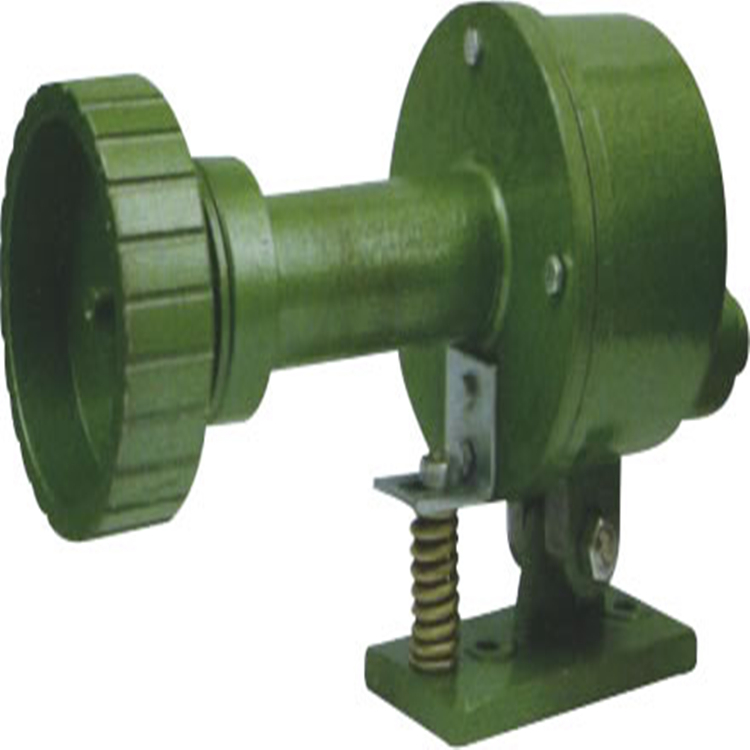

山東卓信電氣有限公司速度打滑H-SA速度檢測儀
本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰?yán)重事故的發生。
還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業了廣泛的應用。
【詳細說明】
山東卓信速度打滑H-SA速度檢測儀
1、智能型，結構，免設置、調試，安裝簡單。替代普通旋轉探測器時反應快。
2、非接觸探測器，無運動部件、無磨損、壽命長、維護費用低。
3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。
4、H-SA型打滑開關的電源范圍寬，驅動能力強，能直接驅動40A以?xún)?nèi)的接觸器。
5、配有狀態指示。設備正常運行時，指示燈&lquo;閃爍&rquo;；慢轉或停機時，指示燈&lquo;亮
主要技術指標
1、檢測模式：非接觸式；
2、適應檢測帶速：0∽9.99米/秒；
3、可檢測速度打滑率：0∽100；
4、速度測量誤差：< 0.1米/秒；
5、繼電器運行壽命：10萬次；
6、觸點容量：AC220V 3A；
7、供電電壓：AC220V 50Hz；
8、使用環境溫度：-25?+65℃
9、轉速顯示范圍：0∽9.99米/秒；
速度打滑H-SA速度檢測儀
工作原理
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值
安裝說明：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè)较蛘{(diào)整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，可以在從動輪內側骨架上一厚度為7mm鐵片作感應面。感應面面積大于開關感應面（出廠時已配感應面）
注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè)较蛘{(diào)整開方微開關內部電位器，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，調整到動作指示燈
