產品型號：HDJY

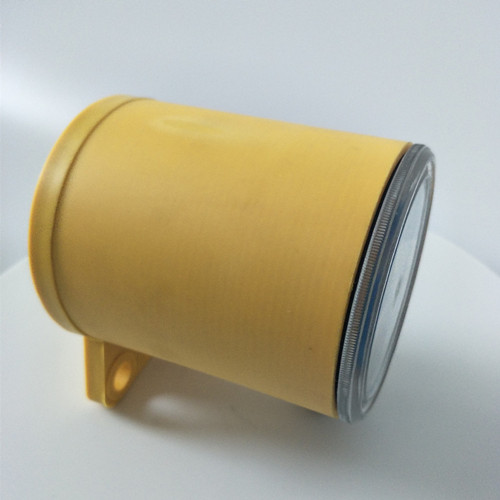

常用電料打滑開關HDJY

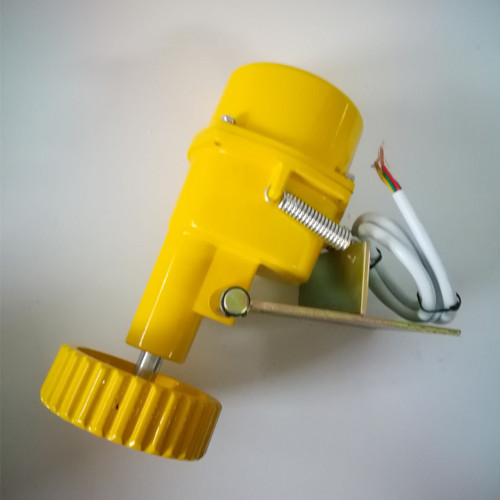

打滑開關HDJY-II(也失速開關，欠速開關）是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。欠速開關放置在防風雨的密封、抗腐蝕外殼內，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，允許暴露在惡劣環境中工作。
應用范圍
各種旋轉設備
技術規格
電壓: 24-265VAC,50HZ
工作溫度:-40-70
輸出:報警輸出:0.22A/220VAC,繼電器型,常開
模擬輸出:4-20mA,800 Ohmszui大
傳感器電源:24V,100mA
操作范圍:3-3000脈沖/分
接線
本開關輸出一常閉信號，用戶可將該信號引入控制回路中。
打滑開關是用來檢測輸送帶與傳動滾筒之間的滑動并進行報警的一種保護裝置，可用于皮帶輸送機發生打滑時自動觸發緊急停機。打滑開關的種類比較多，工作原理和檢測方法也各有不同。比如按照檢測方法劃分，有直接檢測輸出帶速度并與設定的標準速度比較的觸輪式打滑開關，有檢測從動輪轉速并與設定的標準轉速比較的打滑開關，有同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關；安裝內部工作原理，有磁阻式，磁電式，光敏式等等。很多打滑開關裝置還能夠實時提供輸送帶線速度或滾筒轉速的信號顯示和輸出。
常用電料打滑開關HDJY選型原則及注意事項：
應該根據被檢測帶式輸送機的實際運動速度選擇測量范圍相對應的產品。通常輸送機正常運行時的皮帶運行線速度約為2.5--4.m/s,滾筒轉速約為50-300rpm.除了同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關之外，打滑開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置，當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動郵件、無磨損、安全壽命長、一體化結構，集中的控制裝置，設定或安裝在惡劣環境中使用。打滑開關工作原理：打滑開關工作原理是比較所采集的脈沖信號值是否小于設置值，開關正常工作必須在誒檢測的轉動輪上提供一個采集脈沖信號的感應電。，選用可以自動避開皮帶輸送機啟動時低速狀態的產品。由于輸煤皮帶的打滑報警實際上是低速報警，所以在輸送機啟動過程中應該屏蔽打滑報警，可以采用輸送機啟動時延時檢測的方法（即啟動開始后延時一段時間，待皮帶輸送機達到正常轉速后接通打滑開關工作原理），但是實現起來比較麻煩。
有些產品可以自動避開輸送機啟動時低速狀態；輸送機啟動的同時給打滑開關供電，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，打滑開關得電工作后延時一段時間后才開始正常檢測皮帶速度。盡量選擇帶實際速度顯示并可以遠程傳送速度信號的產品。
雙向拉繩開關HFKLT2-Ⅱ
打滑開關 常用電料HDJY 220VAC
阻旋式料位開關SE151BGMB0300
打滑開關型號:60-23P 220V 3A
打滑欠速開關DHJY-II 220VAC
欠速開關LD * -6PLLS/GH
防爆欠速開關NI10-G18Y1X
欠速開關NI10-G18-AZ3X 250VAC
防堵開關TILT SWITCH20-39
，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。傳真：0537-2228358
